模具加工中心系列
立即订购>

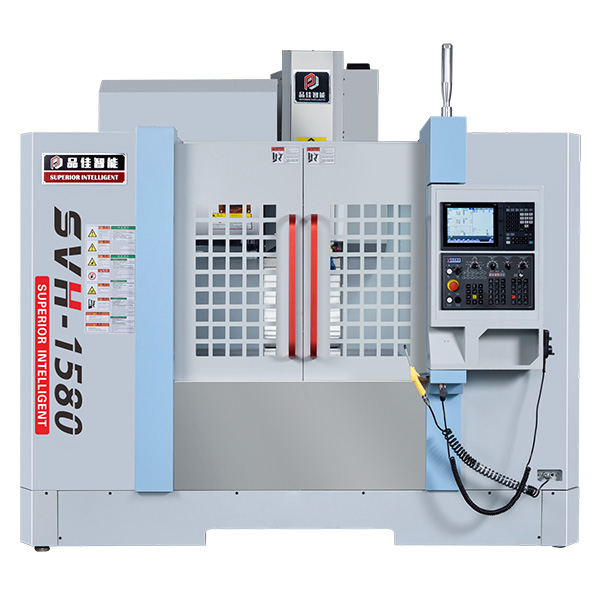

SVH-1580
  • SVH-1580
SVH-1580

所属类别:模具加工中心系列

产品规格:
1、品翌智能模具加工中心XY轴采用高刚性滚柱式线性滑轨,Z轴采用矩形硬轨有效提高承重及刚性。2、三轴滑道外镀TurciteB防摩擦材料,确保导线测量顺畅,滑道磨损减少。3、所有滑道均由自动润滑系统优级润滑。4、以高扭距、低噪声、高稳定性的AC数控伺服马达驱动。5、可为多种材质加工提供不同速度。6、强大的切削能力和高精度,令铣削与镗孔操作简单易行。7、采用前置排屑系统,机台占地面积小,有效节约空间。8、X、Y和Z轴采用高精密度C3级滚珠丝杆,同时结合双螺帽设计,用于精密加工。

详细内容

产品特性

Product characteristics

1、品翌智能模具加工中心XY轴采用高刚性滚柱式线性滑轨,Z轴采用矩形硬轨有效提高承重及刚性。

2、三轴滑道外镀TurciteB防摩擦材料,确保导线测量顺畅,滑道磨损减少。

3、所有滑道均由自动润滑系统优级润滑。

4、以高扭距、低噪声、高稳定性的AC数控伺服马达驱动。

5、可为多种材质加工提供不同速度。

6、强大的切削能力和高精度,令铣削与镗孔操作简单易行。

7、采用前置排屑系统,机台占地面积小,有效节约空间。

8、X、Y和Z轴采用高精密度C3级滚珠丝杆,同时结合双螺帽设计,用于精密加工。


应用领域

application area

广泛适用于机械制造业、模具制造业及其它行业加工板件、盘类件、壳体及模具等复杂零件,特别适用于汽车零件及IT类零件加工。工件在一次装夹后,可连续完成铣、钻、镗、铰等多种工序的加工。可单台使用,也可多台组成生产流水线加工零件。

产品参数

Product parameters

項目

 位

备注

行程

左右行程(X)

mm

1500

前後行程(Y)

mm

800

上下行程(Z)

mm

700

主軸端面至工作臺

上下距離

mm

130-830

工作台

尺寸

mm

800*1700

T型溝(尺寸X數量)

mm

5-22T*140

最大(平均分布)

kg

1500

軸轉

r.p.m

8000/10000

主軸傳動方式

--

皮带式

--

BT-50

刀库

刀庫容量

--

快速移

m/min

12

切削

mm/min

1-8000

最小

mm

0.001

機床精度

定位精度mm

mm

±0.005/300mm

重複定位精度mm

mm

±0.005mm

軸電機

電機功率

Kw/N.m

18.5kw

三軸電機

X軸電機

Kw/N.m

4.5

Y軸電機

Kw/N.m

4.5

Z軸電機

Kw/N.m

4.5

三軸線規

X軸線軌

--

45*2

Y軸線軌

--

35*2

Z軸線軌

--

矩形硬轨

三軸螺杆

X軸螺杆

--

6310/C3級

Y軸螺杆

--

6310/C3級

Z軸螺杆

--

5010/C3級

控系统

--

MITSUBISHI(M80)

其它

電力需求

KVA

35

重  量

t

约13t

氣壓需求

kg

≧6

積需求(LxWxH)

mm

4400*3500*3350
